應用范圍

BYQ2F/L系列智能自動雙電源轉換開關（以下簡稱開關）適用于交流50Hz，額定工作電壓400V，額定工作電流16A~1600A。使用于緊急供電系統的兩路電源常用電源（N）與備用電源（R）之間的互相轉換（也可設定為手動）和作為控制、信號、聯鎖等用途的控制電路的開關，本品在某些型號中帶有通訊?？?，可實現遠程控制，讓用戶實現無人值守變電所。適用于住宅小區、軍事設施、醫院、商場機場等場所。

正常工作條件

1、安裝的海拔高度不應超過2000米。

2、周圍環境溫度上限不高于+40℃，下限不低于-5℃，24小時平均值不超過+35℃。

3、大氣的相對溫度在周圍空氣溫度為+40℃時不超過50?在較低的溫度下，可以有較高的溫度，應考慮到溫度變化會發生產品品表面的凝露。

4、無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體與塵埃。

5、無顯著搖動和沖擊震動的地方。

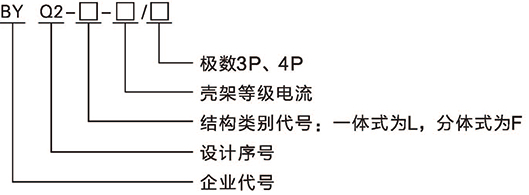

型號含義

結構與功能

本智能轉換開關由微電腦控制器和開關轉換裝置兩大部分組成，二者之間有專用線纜連接。

開關由微電腦控制器、微型電動機、齒輪機、微動開關、操作鍵盤、LCD顯示屏、塑殼斷路器等組成。具有自動、手動操作；機械電器雙重聯鎖等特點，**程度滿足供、配電需要。

開關工作有三個狀態他置供用戶選擇：常用電源（N）合、雙分、備用電源（R）合，開關具有體積小，重量輕、工作穩定，使用方便等特點。

智能控制器功能

BYQ2FA是一款新型智能自動雙電源轉換開關。智能控制器由鍵盤位輸入和(LCD）顯示，可對常用電源（N）和備用電源（R）三相同步檢測：對斷相、失壓或欠壓，低于額定工作電壓值的85?判為欠壓，備用電源（R）故障報警及雙分，微機對檢測結果做出處理，然后發出相應指令，處理結果可顯示在(LCD）上，給用戶一個良好的人機對話界面，報警亦可人工關閉（︾）。當前無論工作在何等模式下，微機檢測到異常數據，3S從異常電源斷開進入雙分保護狀態，經延時（O-30S）轉換到正常電源供電。例：自投自復模式，常用電源（N）出現異常將自動轉換到備用電源（R）供電，如常用電源（N）恢復正常則自動返回，如兩路工作電源同出現故嘛，微機3S后將發出雙分指令，其電源恢復正常者優先工作。

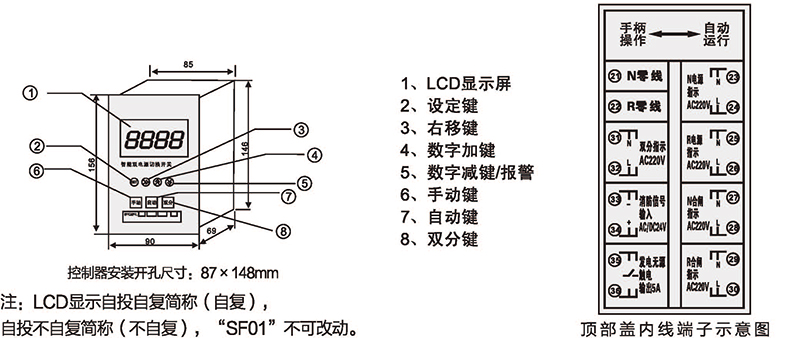

LCD顯示和控制器設置說明

NA、NB、NC表示常用三相電源（常用）指示，RA、RB、RC表示備用三相電源（備用）指示，字母顯示表示工作正常，閃動或消失表示異常；“報警”字樣顯示表示報警系統已打開，“報警”字樣消失表示報警系統已關閉，按減“”鍵可消除報警?！半p分”顯示表示已進入雙分工作模式，否則已退出雙分模式。

SET設置鍵、移位“”、增“”、減“”，初始密碼為8888。內部參數廠方已預設好，用戶無需改動。“03S”延時時間“FFF1”自復、“FFF0”不自復，“SF08”雙分時間?！癗→P”閃動為常用優先，“P→N”為備用優先。

底部接線端子“1”至“10”分別為：“1”空腳，“2”至“5”為常用電源A、B、C、N輸入端，“6”至“9”為備用電源A、B、C、N輸入端，“10”空腳“11”至“13”為電機控制線，“14”至“18”為空腳。

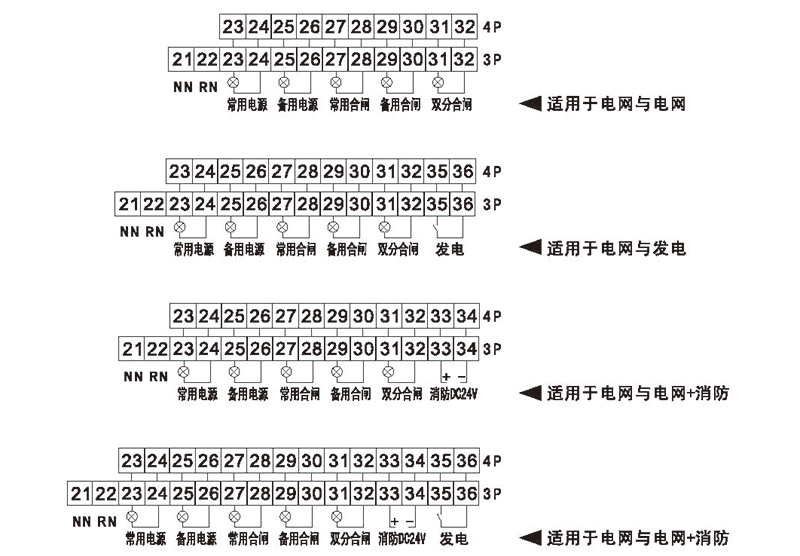

頂部蓋內線端子“21”至“36”表示如下：“21”為常用電源零線（NN），“22”為備用電源零線（RN)，注：“21、22”在開關采用3極時，零線輸入使用，開關采用4極時“21、22”端子不要零線輸入?！?3、24”為常用電源指示輸出到信號燈（220V）?！?5、26”為備用電源指示輸出到信號燈（220V）。“27、28”為常用開關閉合信號輸出到信號燈（220V），“29、30”為備用開關閉合信號輸出到信號燈（220V)?！?1、32”為開關雙分狀態信號輸出到信號燈（220V)，“32、34”消防信號輸入端AC或DC6-24V無源，“35、36”發電信號觸點（5A)。“檢修→運行”為拔動開關：按鈕在檢修側，控制器不能正常運行雙電源操作機構不能由控制器控制，只能用手柄來操作。

設置程序說明

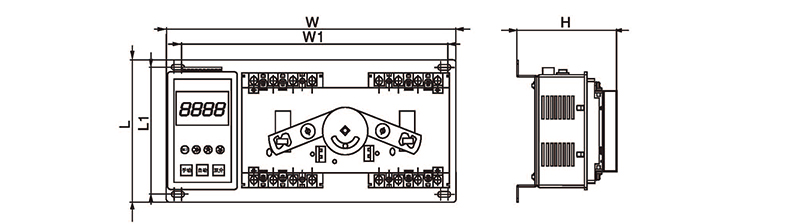

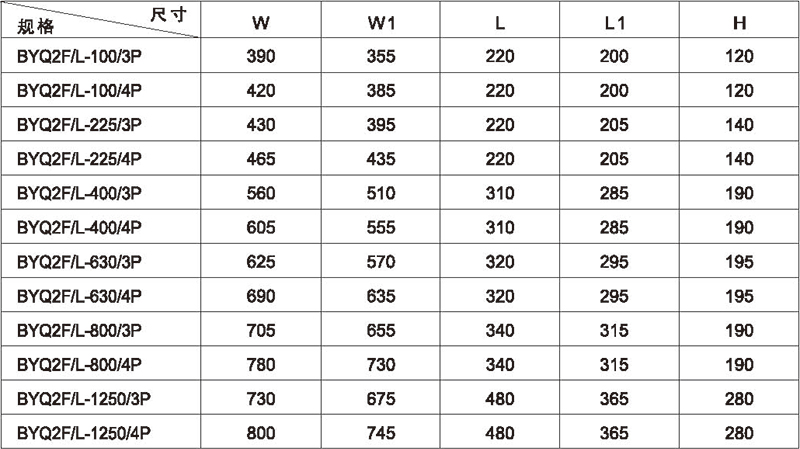

外形及安裝尺寸

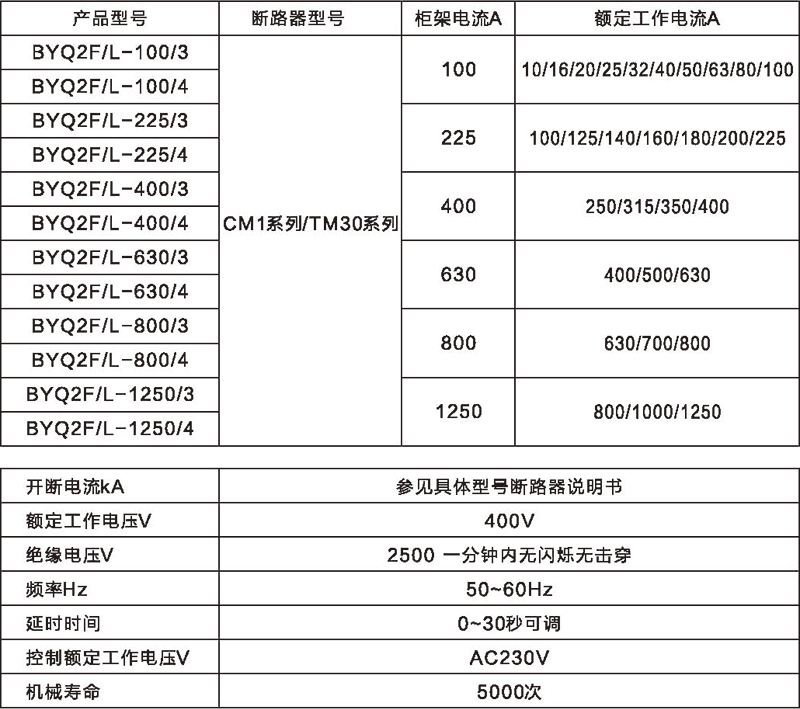

主要技術參數

安裝及使用方法

注：上圖僅供用戶參考，綜合功能接線圖根據型號功能不同，接線圖也有所不同。當發生火災時，EPS消防信號啟動（消防中心提供），使Q1、Q2新路器脫扣或處于斷開狀態。

（KG)接線端子

（Q1、Q2）斷路器；

（內置）發電、卸載觸點

虛線部分由用戶自備。

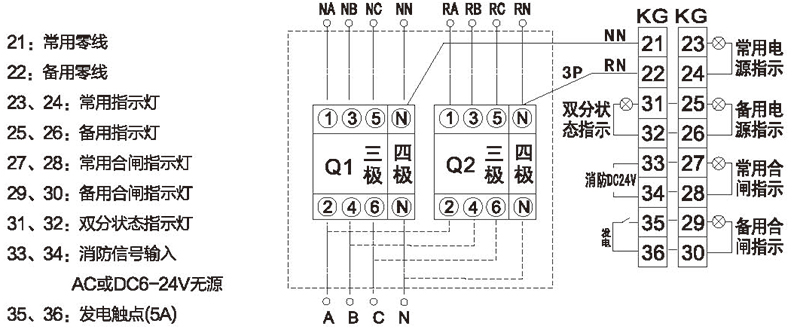

接線示例；接線繳子（KG)

注：三極斷路器（3P），四極斷路器（4P），DC24V（外置）消防中心提供
