產品概述

BYGL系列隔離開關，適用于交流50Hz、交流額定電壓690V及以下、直流額定電壓440V及以下，額定電流至3150A。

在工業企業配電設備中，可供不頻繁手動接通和分?jǐn)嚯娐芳案綦x電源用，中125A~630A可作為頻繁接通和分?jǐn)唷?/p>

符合標準：GB14048.3、IEC60947-3。

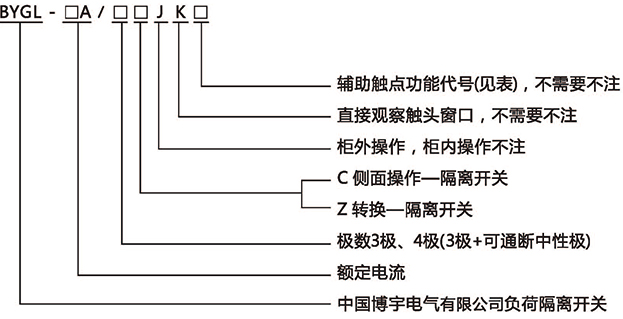

產品型號及其含義

正常工作條件及安裝條件

周圍空氣溫度不高于+40℃，不低于-5℃。

安裝地點的海拔不超過2000m。

濕度：

當溫度為+40℃時，空氣的相對濕度不超過50?在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90?對由于溫度變化偶爾產生的凝露應采取特殊的措施。

周圍環境的污染等級為3級。

開關應安裝在無顯著握動、沖擊振動和沒有雨雪侵襲的地方，同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。

主要參數及技術性能

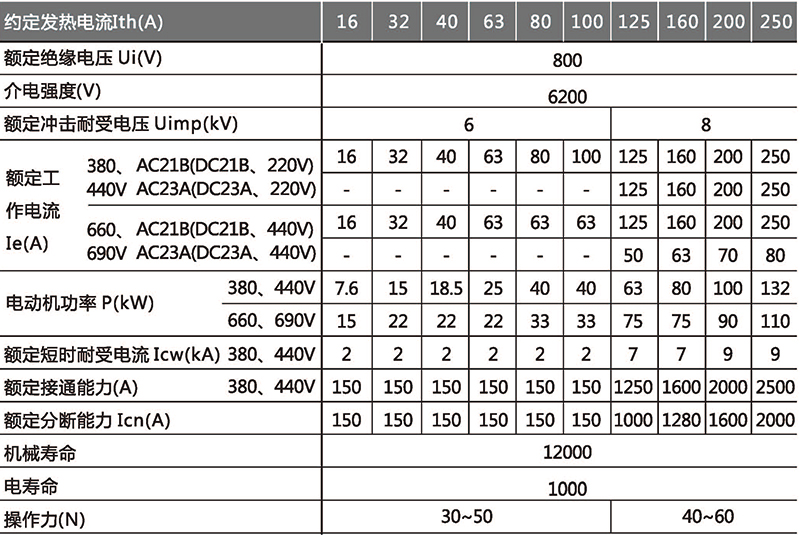

BYGL-63-250A電器性能與機械性能

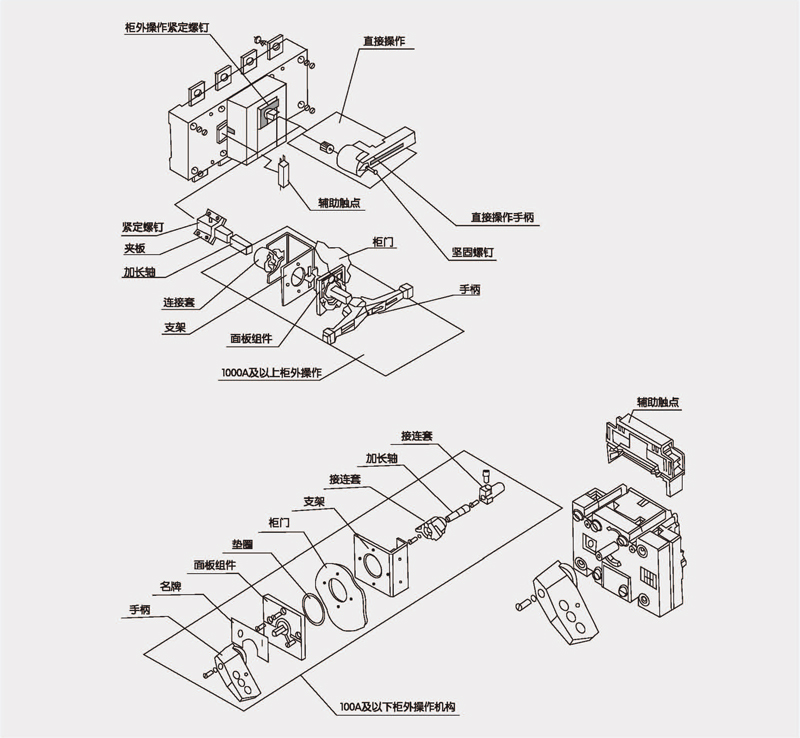

安裝方式

安裝方式如圈示，柜外操作需加裝長軸，要求裝在面（門）板上的手柄（軸)和長軸同軸（對準）。否則，柜門不易開閉及操作費力，并導致操作機構損壞。按照產品至門板的安裝距離、并加上軸伸入手柄的長（約30毫米）確定軸的長度。

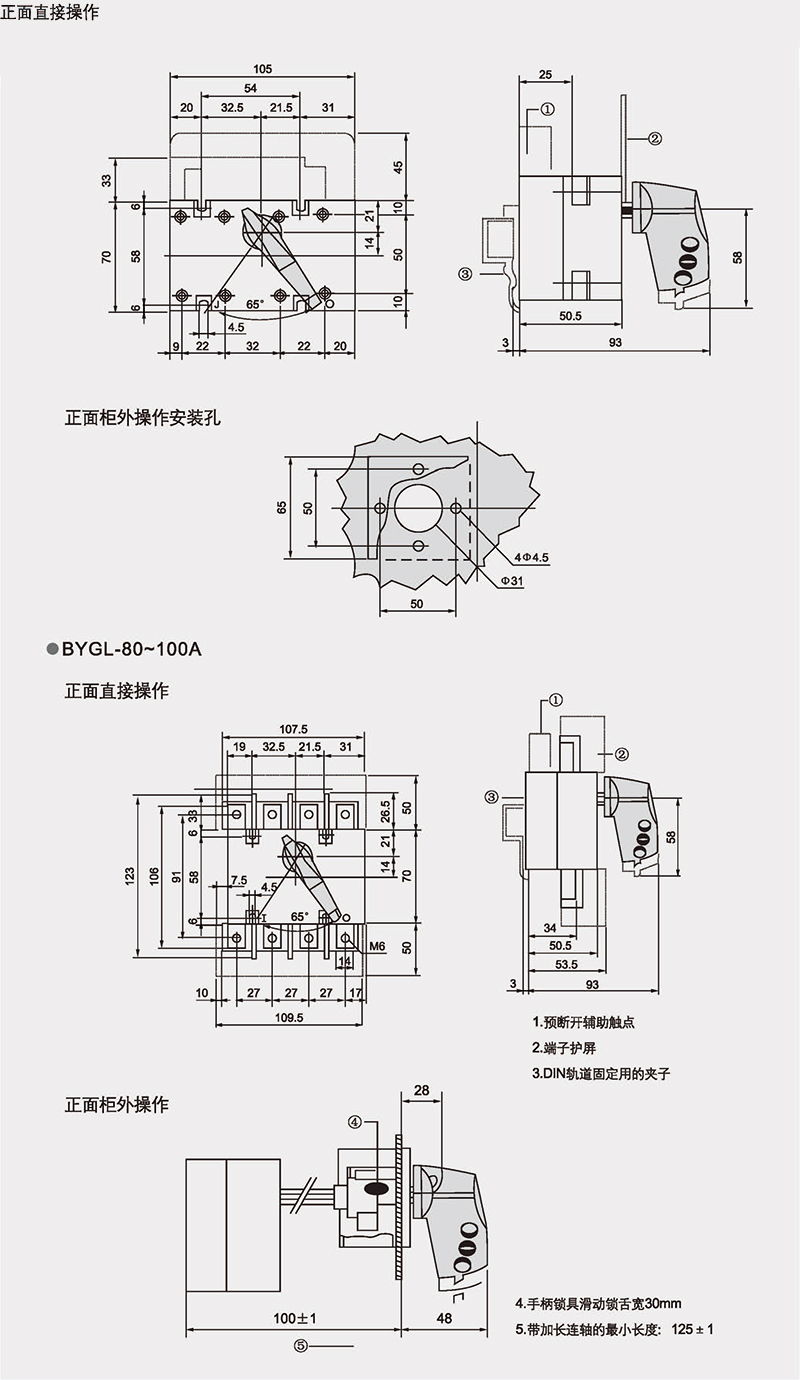

BYGL-63~100A系列-隔離開關外形與安裝尺寸
